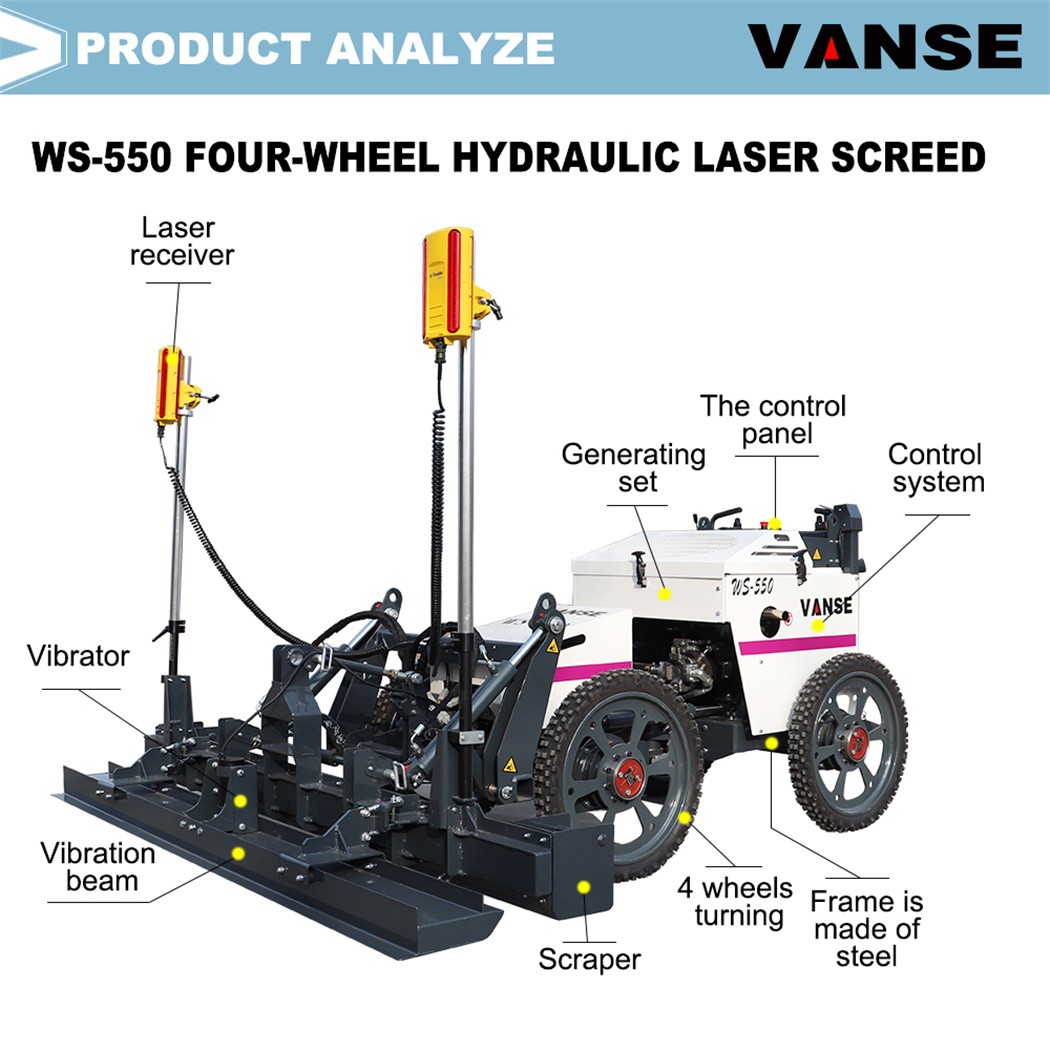

Las máquinas niveladoras láser suelen constar de las siguientes partes:
1. Emisor láser:Este es el componente central de la máquina niveladora láser, responsable de generar rayos láser de alta calidad. Su calidad afecta directamente el efecto de trabajo y la estabilidad de la máquina niveladora.
2. Sistema de escaneo láser:Este sistema es responsable de posicionar el rayo láser en la superficie del objeto a medir para su escaneo y reflexión. Generalmente se compone de espejos giratorios, osciladores, dispositivos ópticos, etc. Su precisión y velocidad tienen un impacto directo en la precisión de nivelación de la máquina niveladora.
3. Mecanismo de nivelación:Esta es la parte que realiza acciones de nivelación. Suele estar fabricado con materiales resistentes al desgaste y puede realizar pavimentaciones, raspado, apisonamiento y otras acciones. Su ancho de conformado único puede alcanzar los 2,5 metros (dependiendo de la máquina, 2,5 m, 3 m, 4 m, etc.). Además, el sinfín giratorio puede descargar materiales en dirección hacia adelante y hacia atrás, y descarga materiales en dirección hacia adelante durante el funcionamiento normal.
4. Ajuste de la percha:Se utiliza principalmente para levantar y ajustar el ángulo del mecanismo de nivelación. En la bisagra del bastidor de elevación se encuentran dos cojinetes esféricos autoalineables. La tuerca en la varilla del tornillo de ajuste puede ajustar el ángulo del mecanismo de nivelación para adaptarse a diferentes concretos.
5. Mecanismo de elevación:Se utilizan 2 cilindros de elevación de doble varilla de alta presión para fijar el cabezal nivelador y nivelarlo hacia arriba y hacia abajo. Se instala una protección frontal en el frente para asegurar y proteger componentes eléctricos como lámparas y enchufes de aviación.
6. Soporte del receptor:Se utiliza para fijar el receptor láser. Durante el proceso de construcción, el soporte y el receptor no se pueden mover a voluntad, de lo contrario afectará la precisión de nivelación. Este soporte se puede voltear durante el transporte para reducir la altura total.
7. Cuerpo:Incluyendo marco de alta resistencia, pieza de potencia, sistema hidráulico, sistema eléctrico, sistema de limpieza, etc. El marco general de alta resistencia es el marco principal de la máquina niveladora láser y fija todos los componentes. Durante el transporte, se pueden utilizar las orejetas de elevación de seguridad del bastidor. El marco general hace que la máquina sea más segura y confiable.
Además, también hay componentes como un sistema de retroalimentación de nivelación. Para obtener más información sobre las máquinas niveladoras láser, hable con nuestro gerente de ventas.
